JZJS罗茨泵水环泵真空机组

概述

　　JZJS系列罗茨-水环真空机组，是以罗茨真空泵，（又名罗茨增压泵）为主泵，以双极水环式真空泵为前级泵，通过电接点真空表，电接点压力表来实现罗茨真空泵水环式真空泵的自动启闭，自动保护及整套机组的安全保护的真空获得设备。

　　它除了具有一般罗茨真空泵机组的某些特点外、由于采用水环式真空泵做前级泵，所以它特别适用于抽除含有较多水蒸气及有一定腐蚀性气体的工业流程中，例如干燥，脱水，蒸发，蒸馏，结晶等工艺流程。

　　由于水环式真空泵的极限真空远比油封机械泵低，所以用水环式真空泵作为前级泵的罗茨真空泵水环泵机组极限真空，比用油封机械泵作前级泵的罗茨真空泵油封机械泵的极限真空低。本型号三级机组的极限真空为25Pa,二级机组的极限真空为400Pa，但这样的极限真空对上述工业流程的要求已**可以满足了。

工作原理及结构特点

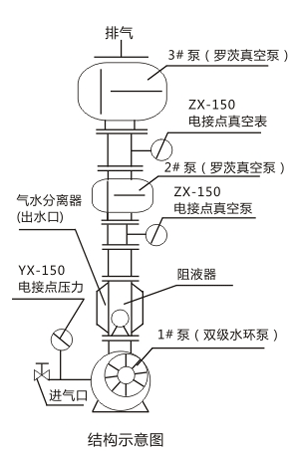

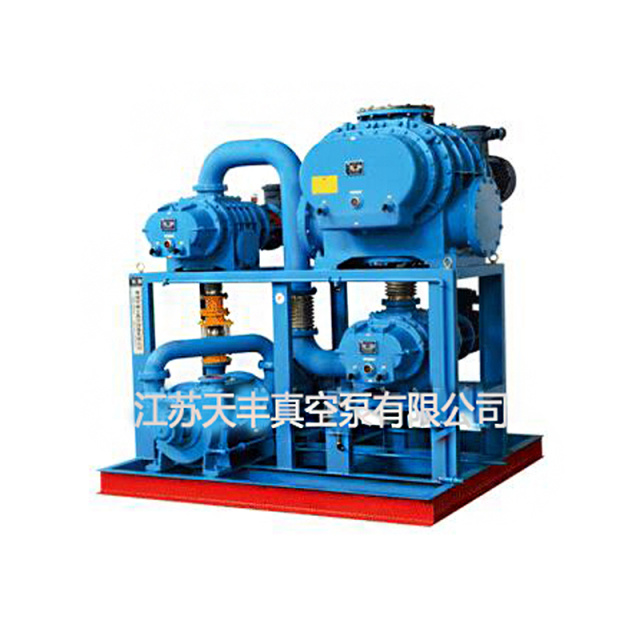

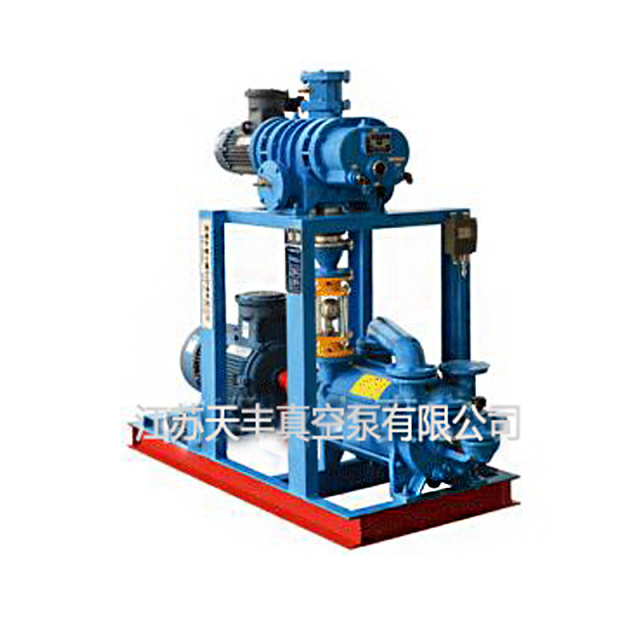

　　JZJS型机组主要是由二大部分组成，即泵部分（抽气部分）和电源控制部分，JZJS三级机组的泵部分是由两台罗茨真空泵和一台双极水环式真空泵三级串联而成，其中双极水环泵叫做前级泵，与被抽容器相联的罗茨真空泵叫做主泵级，与前级和主泵级相联的一级罗茨真空泵叫做中间级，如果去掉中间级罗茨真空泵，就构成JZJS二级机组。三级机组的极限真空可比二级机组的极限真空提高一个数量级而进入25Pa或更高。

　　由于普通型罗茨真空泵不能在大气下启动，故需在其排气端预先抽成真空，然后再启动，所以在罗茨真空泵出口须配备前级真空泵（简称前级泵）作为预抽泵。对于JZJS三级机组而言，主泵级的前级泵是中间级，中间级的前级泵为双极水环泵。对于JZJS二级机组而言，主泵级的前级泵即为双极水环泵。

　　各级真空泵之间抽速比（后级泵抽速与前级泵抽速相比）要符合一定的比例。考虑到在高抽速比下前级泵配用功率和抽排气能力的不足对后级真空泵的不利影响。一般抽速比不宜大于3，而以取抽速比为2左右为佳。

　　由于罗茨真空泵具有优良的抽气特性（在低压下具有大的抽速），且在罗茨真空泵的极限真空范围内使用罗茨真空泵作为后级泵，总能比前级真空泵提高一个数量级的真空度（如前级真空度为100Pa那未使用罗茨真空泵作后级泵，就可提高到10Pa,余类推）。由于罗茨真空泵的转子与转子，转子与泵腔均无机械接触，无需润滑，故其功率损耗就明显小于具有相同抽速的其他类机械真空泵。又由于JZJS型机组配备双极水环泵作为前级泵，所以对抽除具有一定腐蚀性，含水蒸气量大的工业流程特别适宜。

性能及规格

注:1.以上表格为行业推荐标准型号,也可以根据用户特殊要求,异型设计。
2.单泵的技术参数详见各泵的性能参数。
